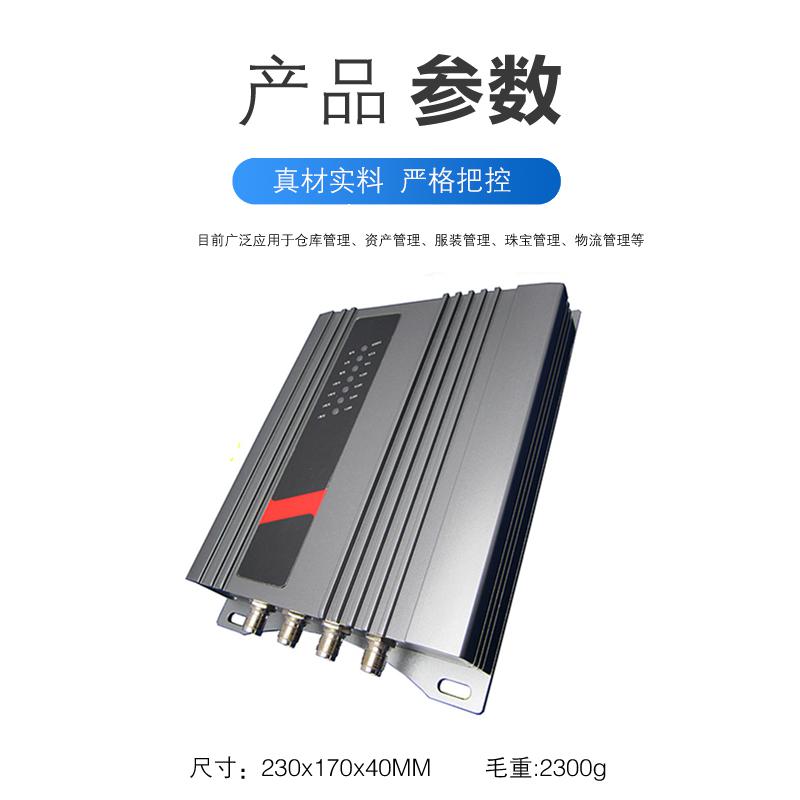

l 完全自主知識產權設計；
l 充分支持符合EPC CLASS1 G2、ISO18000-6B標準的電子標簽；
l 工作頻率902～928MHz(可以按不同國家或地區要求調整)
l 以廣譜跳頻(FHSS)或定頻發射方式工作；

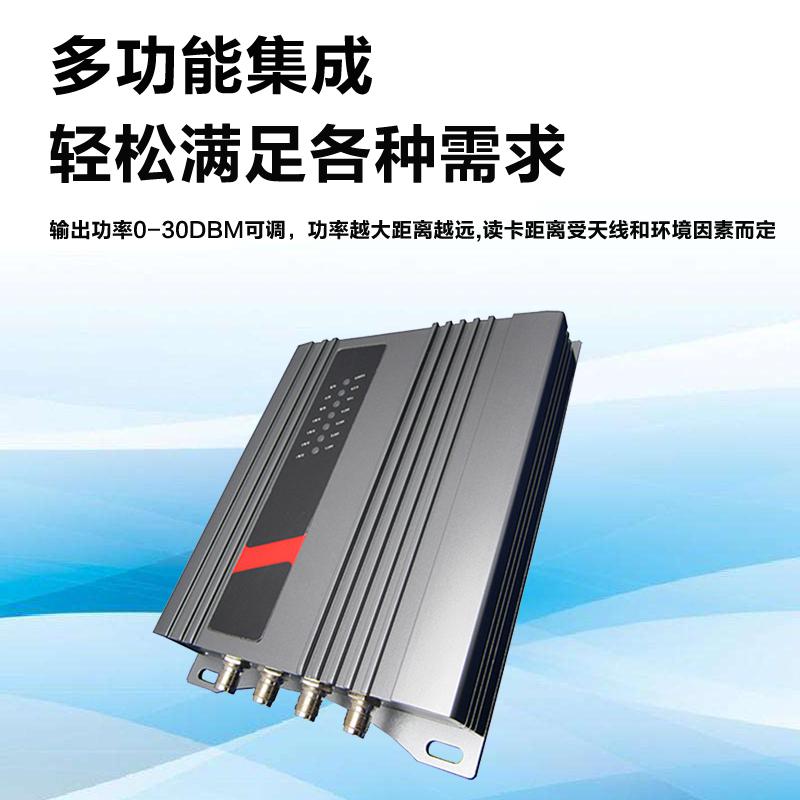

l 輸出功率達至30dBm（可調）；
l 4個外接TNC天線接口；
l 支持主動、應答、觸發等多種工作模式；
l 支持EPC和TID兩種防沖突模式；
l 低功耗設計，單＋9V電源供電；
l 支持RS232、RS485和TCPIP網絡等多種用戶接口；
l 內置蜂鳴器和指示燈；
l 高可靠設計，滿足嚴苛工作環境要求；

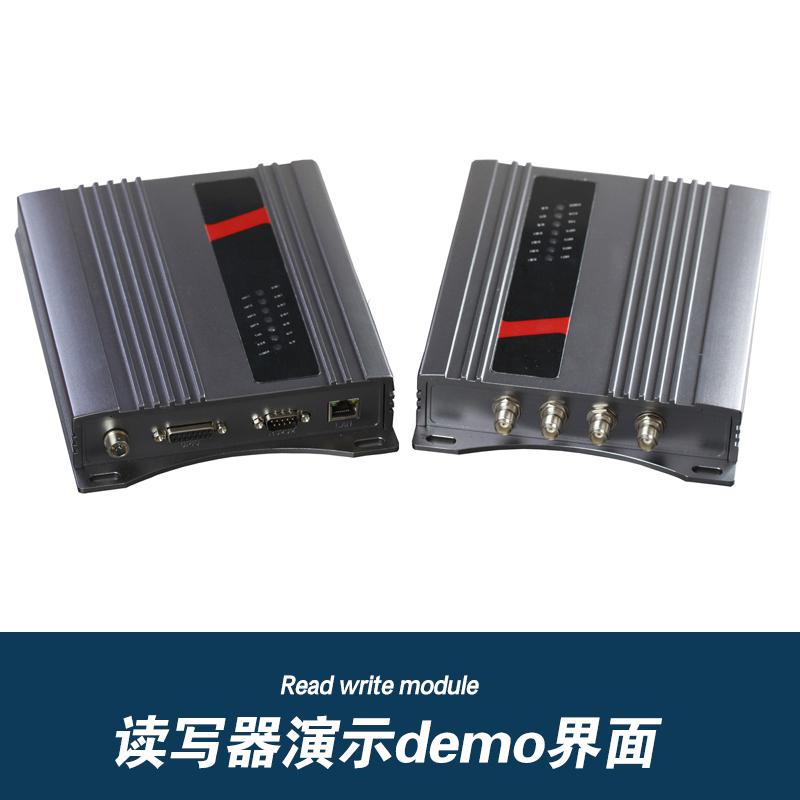

1．電源接口DC JACK
序號 | 符號 | 描述 |
Central | PWR | 正9V電源 |
Outer | GND | 地 |
2．通用輸入輸出接口GPIO （DB15 Female）
序號 | 符號 | 描述 |
1 | Output1 | 通用輸出口1 |
2 | Output2 | 通用輸出口2 |
3 | Output3 | 通用輸出口3 |
4 | Output4 | 通用輸出口4 |
5 | Output5 | 通用輸出口5 |
6 | Output6 | 通用輸出口6 |
7 | Output7 | 通用輸出口7 |
8 | Output8 | 通用輸出口8 |
9 | TGIN | 觸發輸入端（內部通過10k電阻上拉到+5V） |
10 | R+ | RS485接口R+端 |
11 | R- | RS485接口R-端 |
12 | GND | 信號地 |
13 | NC | 內置繼電器常閉端 |
14 | NO | 內置繼電器常開端 |
15 | CM | 內置繼電器公共端 |
3．串行通訊接口RS232 （DB9 Male）
序號 | 符號 | 描述 |
1 | nc | Reserved |
2 | TXD | General Output2 |
3 | RXD | General Output3 |
4 | nc | Reserved |
5 | GND | 信號地 |
6 | nc | Reserved |
7 | nc | Reserved |
8 | nc | Reserved |
9 | nc | Reserved |
4．TCPIP網絡接口RJ45
5．TNC天線接口 ANT1~ANT4
6．指示燈 LED1~LED7
序號 | 符號 | 描述 |
1 | LED1 | 天線1工作指示 |
2 | LED2 | 天線2工作指示 |
3 | LED3 | 天線3工作指示 |
4 | LED4 | 天線4工作指示 |
5 | LED5 | 檢測到標簽指示 |
6 | LED6 | 讀寫器工作指示 |
7 | LED7 | 電源指示 |
電特性
l 極限參數
項目 | 符號 | 數值 | 單位 |
電源電壓 | VCC | 16 | V |
工作溫度 | TOPR | -10~+55 | ℃ |
貯藏溫度 | TSTR | -20~+75 | ℃ |
l 規格
除特別說明，所示規格取自TA＝25℃及VCC＝+9V工作條件下
