簡介

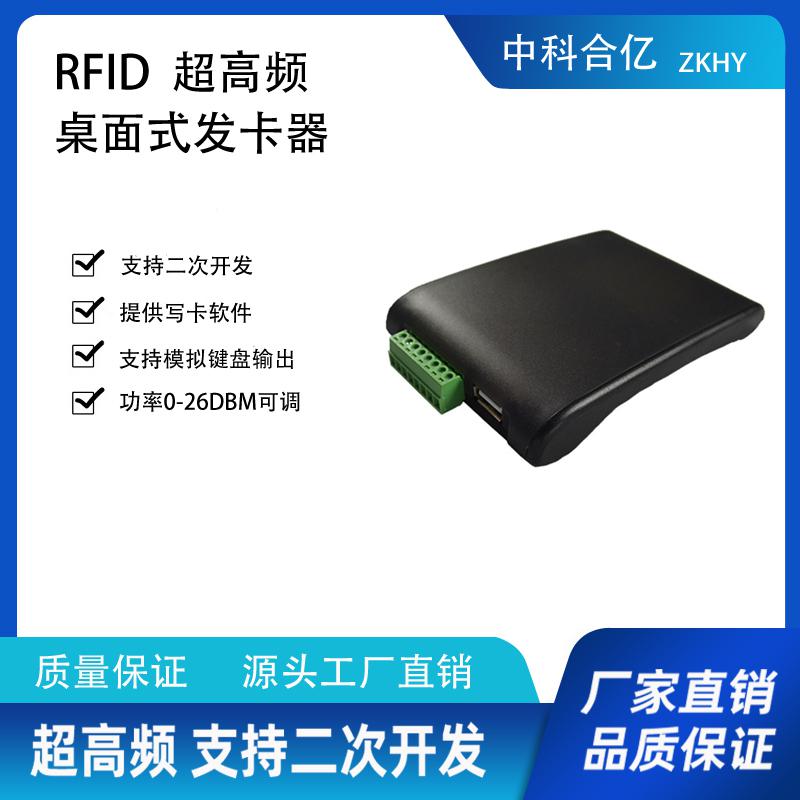

ZK_RFID9816是一款高性能的超高頻RFID讀寫器，完全自主知識產權設計，基于高集成度的RFID引擎ASIC設計，結合專有的高效處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，可廣泛應用于個人身份識別、會議簽到系統、門禁系統、防偽及生產過程控制等多種無線射頻識別（RFID）應用系統。
特點
l 完全自主知識產權設計
l 充分支持EPC C1G2（ISO18000-6C）協議
l 工作頻率902～928MHz或865～868MHz（可以按不同國家或地區要求調整）
l 支持定頻或跳頻發射工作方式
l 讀取距離從10～300CM（可以根據不同場合的需要進行調整）
l 多標簽識別性能＞50張標簽
l 標簽識別速度＞50張/秒
l 標簽緩存容量：370張@最長128bitsEPC或120張@最長496bitsEPC
l 低功耗設計，支持USB接口供電或外接單＋9V供電
l 支持RSSI
l 2路GPIO通用輸出接口
l 支持USB（虛擬串口）、RS232串行通訊、以及USB HID仿真鍵盤（可選）接口
l 穩定性高，室溫下長期連續滿負荷工作不發熱
l 可連續24小時×365天工作
l 支持firmware在線升級
電特性
l 極限參數
項目 | 符號 | 數值 | 單位 |
電源電壓 | VCC（USB供電） | 6 | V |
VCC（外接供電） | 12 | ||
工作溫度 | TOPR | -10～+70 | ℃ |
貯藏溫度 | TSTR | -20～+85 | ℃ |
l 規格
項目 | 符號 | 最小 | 典型 | 最大 | 單位 |
電源電壓 | VCC（USB供電） | 4.5 | 5 | 5.5 | V |
VCC（外接供電） | 7 | 9 | 12 | ||
工作電流 | IC | 180 | 380 | mA | |
工作頻率* | FREQ | 902 | 928 | MHz | |
RF功率 | PRF | 0 | 26 | dBm | |
RF功率精度 | AP | +/-1 | dB | ||
RF功率平坦度 | FP | +/-0.2 | dB | ||
接收靈敏度 | SR | -70 | dBm | ||

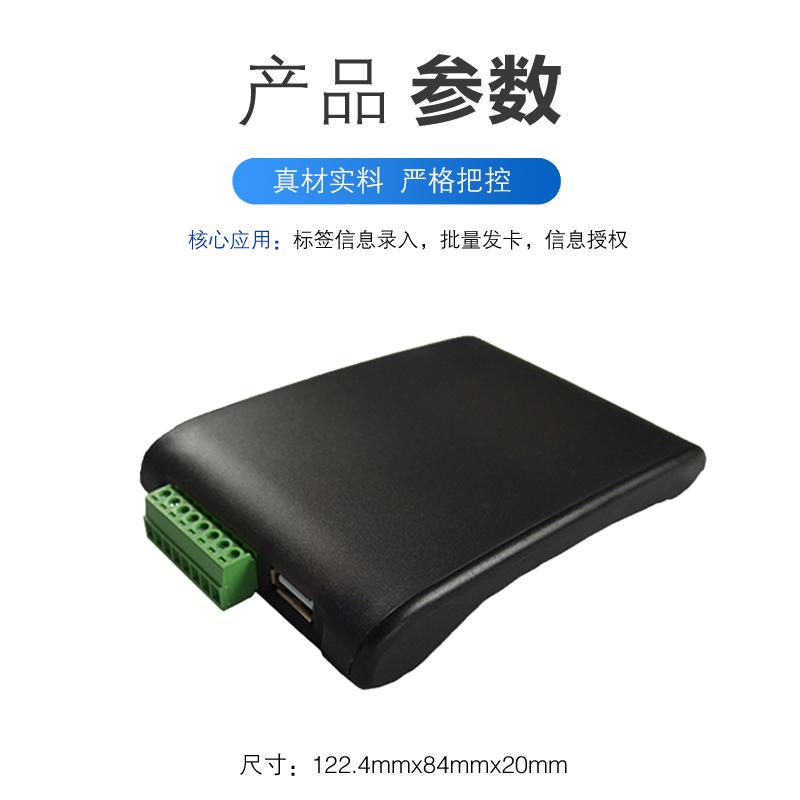

尺寸 | L×W×H | 122.4*84*20 | mm |
*歐標頻段865~868MHz可選
接口
1. 插座接口定義
序號 | 符號 | 描述 |
1 | VCC（+9V） | 外接+9V電源 |
2 | GND | 地 |
3 | TXD | RS-232數據輸出 |
4 | RXD | RS-232數據輸入 |
5 | GND | 地 |
6 | GPIO1 | GPIO1或Wiegand Data 0 |
7 | GPIO2 | GPIO2或Wiegand Data 1 |
8 | GND | 地 |
2. 背面撥碼開關定義
3 | SEL_RS232 | 開關3和4同時撥到ON使能RS232接口 |
4 | SEL_RS232 |
